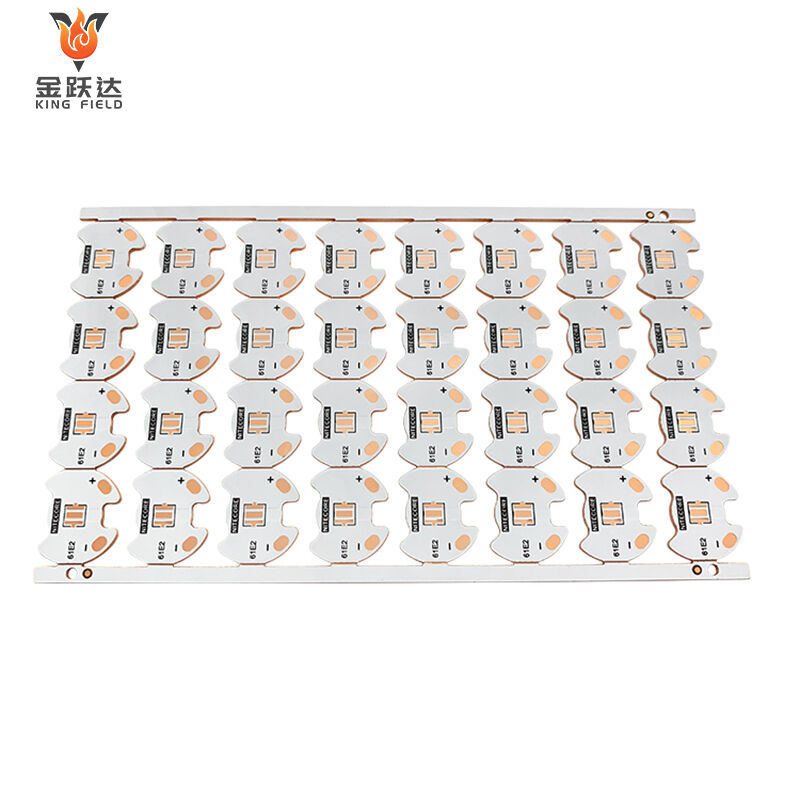

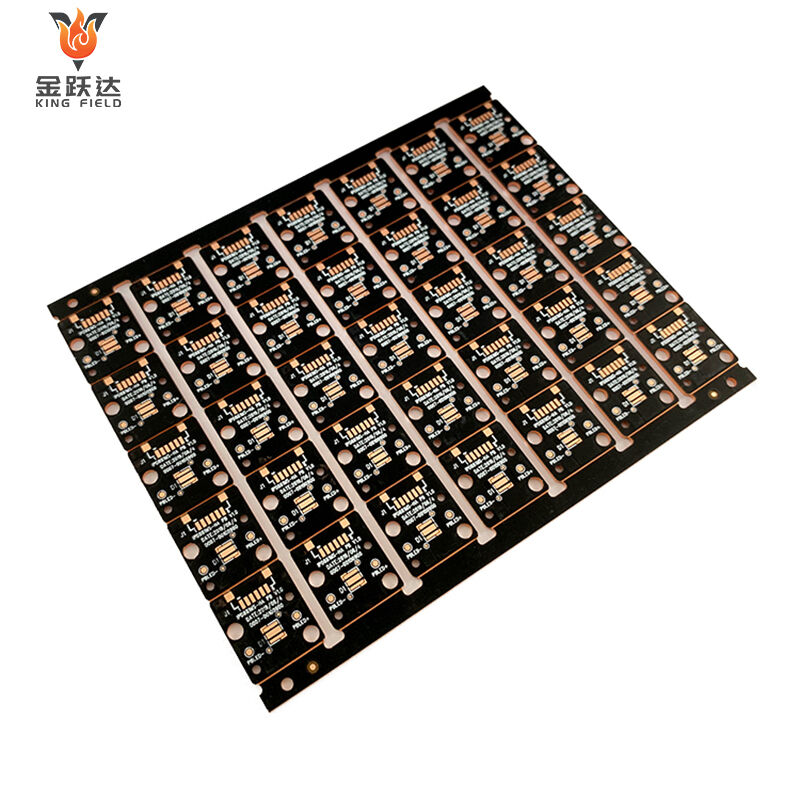

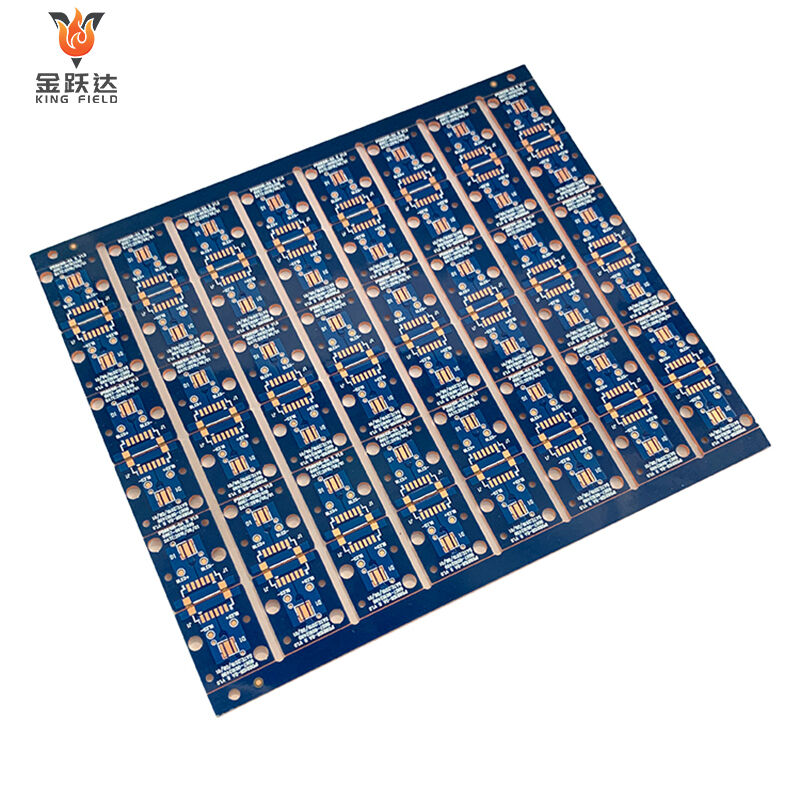

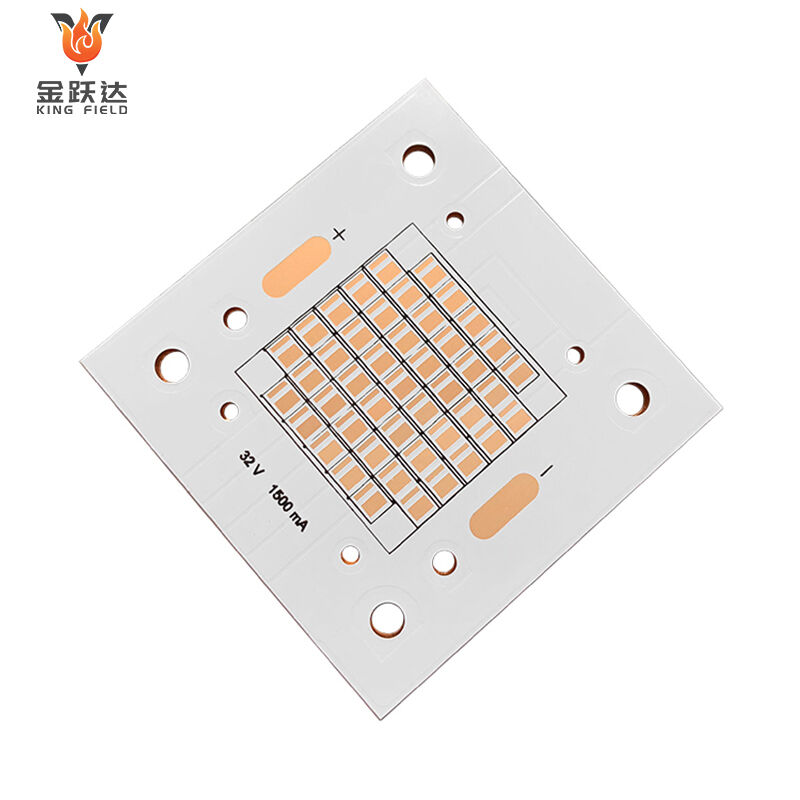

พีซีบีทองแดงหนา

แผ่นวงจรพิมพ์ทองแดงหนา หรือที่รู้จักกันในชื่อแผ่นวงจรพิมพ์ทองแดงหนาพิเศษ เป็นแผ่นวงจรพิมพ์ชนิดพิเศษที่มีความหนาของฟอยล์ทองแดง ≥2 ออนซ์ (70 ไมครอน) ซึ่งมากกว่าแผ่นวงจรพิมพ์ทั่วไปที่ 1 ออนซ์/35 ไมครอน โดยทั่วไปจะมีข้อกำหนดตั้งแต่ 2 ถึงมากกว่า 10 ออนซ์ คุณสมบัติหลักคือ คุณสมบัติหลักคือความสามารถในการนำกระแสไฟฟ้าได้สูง ประสิทธิภาพในการระบายความร้อน และความแข็งแรงเชิงกล การผลิตจำเป็นต้องใช้กระบวนการชุบและกัดพิเศษ เพื่อให้มั่นใจในความสม่ำเสมอและการยึดเกาะของทองแดงหนา ชั้น เมื่อเทียบกับแผ่นวงจรพีซีบีทั่วไป แผ่นวงจรพีซีบีทองแดงหนาจะมีความสามารถในการนำกระแสไฟฟ้าได้สูงกว่า (สามารถนำกระแสไฟฟ้าได้ตั้งแต่หลายสิบถึงหลายร้อยแอมแปร์) การระบายความร้อนได้ดีเยี่ยม และมีความยากในกระบวนการผลิตสูงกว่า โดยส่วนใหญ่จะ นำไปใช้ในสถานการณ์ต่างๆ เช่น อุปกรณ์ไฟฟ้ากำลัง สวิตช์ควบคุมความถี่สำหรับอุตสาหกรรม ระบบควบคุมอิเล็กทรอนิกส์สำหรับยานยนต์พลังงานใหม่ และโมดูลจ่ายไฟสำหรับอุปกรณ์ทางการแพทย์ ซึ่งต้องการการส่งผ่านกระแสไฟฟ้าขนาดใหญ่ กำลังขับสูง หรือ การระบายความร้อนที่มีประสิทธิภาพสูง แผ่นพีซีบีทั่วไปมักเหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและอุปกรณ์กำลังต่ำ

ข้อได้เปรียบหลักของแผ่นพีซีบีทองแดงหนาอยู่ที่ความสามารถในการปรับตัวเข้ากับสถานการณ์ที่ต้องการกระแสไฟฟ้าสูงและกำลังขับสูง ซึ่งแสดงออกมาอย่างชัดเจนในด้านต่อไปนี้:

· ความสามารถในการนำกระแสไฟฟ้าที่เหนือกว่า:

ชั้นทองแดงหนา (≥2 ออนซ์) สามารถนำกระแสไฟฟ้าขนาดใหญ่ได้ตั้งแต่สิบไปจนถึงร้อยแอมแปร์ ซึ่งดีกว่าแผ่นพีซีบีทั่วไปมาก สามารถตอบสนองความต้องการในการส่งกระแสไฟฟ้าของผลิตภัณฑ์กำลังสูง เช่น อุปกรณ์ไฟฟ้ากำลังและระบบควบคุมอิเล็กทรอนิกส์สำหรับยานยนต์พลังงานใหม่ และหลีกเลี่ยงปัญหาสายไฟร้อนจัดหรือไหม้เนื่องจากกระแสไฟฟ้าเกินพิกัด

· ประสิทธิภาพการระบายความร้อนที่ยอดเยี่ยม:

ทองแดงมีความสามารถในการนำความร้อนได้ดีเยี่ยม ชั้นทองแดงที่หนาขึ้นจึงเป็นตัวนำความร้อนที่ดี และมีประสิทธิภาพในการระบายความร้อนสูงกว่าแผ่นพีซีบีมาตรฐานมาก ชั้นทองแดงที่เพิ่มความหนาขึ้นสามารถนำความร้อนที่เกิดขึ้นระหว่างการทำงานของวงจร ออกไปได้อย่างรวดเร็ว ลดอุณหภูมิผิวของบอร์ดอย่างมีประสิทธิภาพ ลดความเสียหายที่เกิดกับชิ้นส่วนและวงจรจากภาวะเสื่อมสภาพเนื่องจากความร้อน และช่วยเพิ่มความเสถียรและความยาวนานในการใช้งานของผลิตภัณฑ์

· ความแข็งแรงทางกลที่สูงขึ้น:

ข้อได้เปรียบอีกประการหนึ่งของแผ่นวงจรพิมพ์ (PCB) ที่ใช้ทองแดงปริมาณสูง คือ ความแข็งแรงเชิงกลที่มากกว่า ชั้นทองแดงที่หนาเพิ่มความทนทานทางกายภาพของแผ่น PCB ทำให้มีความต้านทานต่อการโค้งงอและการกระแทกได้ดีขึ้น จึงสามารถทนต่อแรงเครียดทางกายภาพ เช่น การโค้งงอ การสั่นสะเทือน และแรงกระแทกทางกลได้ดีขึ้น สามารถปรับตัวเข้ากับสภาพการทำงานที่รุนแรงซึ่งมีการสั่นสะเทือนบ่อยครั้ง เช่น อุปกรณ์ควบคุมอุตสาหกรรมและสภาพแวดล้อมในยานพาหนะ ลดความเสี่ยงของการขาดของเส้นสายไฟฟ้า ความเสี่ยงของการขาดของเส้นสายไฟฟ้า

· ความน่าเชื่อถือในการนำไฟฟ้าอย่างมั่นคง

ชั้นทองแดงที่หนาช่วยลดการสูญเสียจากความต้านทานในระหว่างการส่งกระแสไฟฟ้า ลดการตกของแรงดัน และรักษาระดับความมั่นคงในการส่งสัญญาณและพลังงานในวงจร จึงเหมาะอย่างยิ่งสำหรับอุปกรณ์ทางการแพทย์และระบบควบคุมอุตสาหกรรมแบบแม่นยำที่มีข้อกำหนดสูงต่อความแม่นยำของแหล่งจ่ายไฟ อุปกรณ์ควบคุมอุตสาหกรรมแบบแม่นยำที่มีข้อกำหนดสูงต่อความแม่นยำของแหล่งจ่ายไฟ

· การรองรับการออกแบบแบบบูรณาการ

สามารถจัดวางวงจรกระแสไฟสูงและวงจรสัญญาณแม่นยำแบบบูรณาการร่วมกันได้ ลดความจำเป็นในการใช้ฮีตซิงก์ภายนอก ชันต์ และส่วนประกอบอื่น ๆ ทำให้โครงสร้างผลิตภัณฑ์เรียบง่ายขึ้น และเพิ่มประสิทธิภาพการใช้พื้นที่

· ยืดอายุการใช้งาน

ความสามารถในการนำกระแสไฟฟ้าสูงขึ้น การจัดการการระบายความร้อนที่ดีขึ้น และความแข็งแรงเชิงกลที่มากขึ้น ล้วนช่วยยืดอายุการใช้งานของพีซีบีทองแดงหนา สิ่งเหล่านี้ทำให้พีซีบีไม่ค่อยเกิดความเสียหายจากความร้อนหรือแรงทางกล จึงรับประกันการทำงานตามปกติเป็นระยะเวลานาน ความน่าเชื่อถือนี้มีความสำคัญอย่างยิ่งในสาขาการประยุกต์ใช้งานที่การบำรุงรักษาหรือการเปลี่ยนชิ้นส่วนทำได้ยากและมีค่าใช้จ่ายสูง เช่น ในงานด้านการบินและอวกาศ หรือสภาพแวดล้อมอุตสาหกรรม

เนื่องจากความหนาของชั้นทองแดงที่มากและการใช้งานเฉพาะทางของแผ่นพีซีบีทองแดงหนา จำเป็นต้องพิจารณาด้านประสิทธิภาพทางไฟฟ้า ความเป็นไปได้ของกระบวนการผลิต และความน่าเชื่อถือในการออกแบบ ประเด็นหลักที่ต้องพิจารณามีดังนี้:

· การเลือกความหนาของทองแดง:

ควรกำหนดข้อกำหนดความหนาของทองแดงตามความสามารถในการนำกระแสจริงและความต้องการในการระบายความร้อนของอุปกรณ์ เพื่อหลีกเลี่ยงการออกแบบที่เกินจำเป็นและเพิ่มต้นทุน ให้เลือกความหนาของทองแดงร่วมกับความกว้างของเส้นทางไฟฟ้า และอ้างอิงตามมาตรฐานการนำกระแส IPC-2221 เพื่อให้มั่นใจว่าสามารถรองรับความต้องการในการส่งกระแสสูงสุดได้

· การออกแบบเส้นทาง:

ต้องขยายและทำให้เส้นวงจรที่มีกระแสไฟฟ้าสูงมีความกว้างและหนาขึ้น เพื่อป้องกันการร้อนเกินจากความหนาแน่นของกระแสไฟฟ้าที่สูงเกินไป ควรทำให้การเปลี่ยนผ่านระหว่างชิ้นส่วนที่มีระยะห่างเล็กและวงจรทองแดงหนามีความค่อยเป็นค่อยไป เพื่อลดการเปลี่ยนแปลงความต้านทานอย่างฉับพลัน หลีกเลี่ยงการวางเส้นวงจรเป็นมุมแหลมตลอดกระบวนการ เพื่อป้องกันการกัดกร่อนไม่สม่ำเสมอหรือสนามไฟฟ้าที่รวมตัวกันจนทำให้เกิดการแตกหัก

· การออกแบบการระบายความร้อน:

สำหรับพื้นที่หลักที่สร้างความร้อน ควรวางแผนบริเวณกระจายความร้อนด้วยทองแดงหนาและการใช้แผ่นทองแดง หรือเตรียมแผ่นนำความร้อนเพื่อเชื่อมต่อกับอุปกรณ์ระบายความร้อนภายนอก ความร้อนจะถูกกระจายผ่านหลายชั้นของทองแดงหนาเพื่อ หลีกเลี่ยงการสะสมความร้อนในจุดใดจุดหนึ่ง รูผ่านสำหรับกระแสไฟฟ้าสูงควรใช้การออกแบบแบบเคลือบโลหะให้หนาขึ้นหรือใช้รูหลายรูเรียงขนานกัน เพื่อเพิ่มประสิทธิภาพในการระบายความร้อน

· การออกแบบรูผ่านและการต่อเชื่อม:

วาย์ทองแดงขนาดหนาจะเพิ่มเส้นผ่านศูนย์กลางรูและทำให้ชั้นทองแดงบนผนังรูหนามากขึ้น เมื่อจำเป็น ควรใช้รูแบบบลายน์ดหรือรูฝัง หรือใช้เรซินอุดเพื่อป้องกันการแตกร้าวของผนังรู พื้นที่บัดกรีของชิ้นส่วนที่เสียบ ควรขยายให้ใหญ่ขึ้นอย่างเหมาะสมเพื่อให้มั่นใจในความแข็งแรงของการเชื่อมกับชั้นทองแดงที่หนา พื้นที่เชื่อมต่อกระแสสูงควรใช้การเติมทองแดงแทนเส้นลวดบางๆ เพื่อเพิ่มความเสถียรในการนำกระแส

· การควบคุมอิมพีแดนซ์:

โดยใช้ซอฟต์แวร์จำลองเช่น Altium และ Cadence ปรับความกว้างเส้น ระยะห่าง และความหนาของชั้นไดอิเล็กทริกให้เหมาะสม เพื่อลดผลกระทบจากชั้นทองแดงหนาที่มีต่ออิมพีแดนซ์เชิงลักษณะของเส้น สัญญาณความถี่สูง และเส้นไฟฟ้าทองแดงหนาควรจัดวางแยกจากกันเพื่อหลีกเลี่ยงการรบกวนทางแม่เหล็กไฟฟ้า

· ความเข้ากันได้ของกระบวนการผลิต:

เนื่องจากลักษณะเฉพาะของการกัดทองแดงหนาที่มีแนวโน้มจะเกิดการกัดด้านข้าง จึงต้องเว้นระยะชดเชยการกัดเพื่อให้มั่นใจในความแม่นยำของวงจร เพื่อป้องกันไม่ให้ทองแดงหนาสะสมเป็นพื้นที่ขนาดใหญ่ สามารถเพิ่มร่องหรือ การออกแบบช่องโปร่งเพื่อป้องกันการบิดงอของแผ่น PCB การเชื่อมต่อระหว่างพื้นที่บัดกรีกับชั้นทองแดงใช้โครงสร้างฮ็อตแพด เพื่อป้องกันการบัดกรีเทียมที่อาจเกิดจากการรวมตัวของความร้อนขณะการบัดกรี

· ความน่าเชื่อถือทางกล:

ควรเผื่อระยะขยายตัวสำหรับแผ่น PCB ทองแดงหนา โดยพิจารณาประกอบกับโครงสร้างการติดตั้งอุปกรณ์ เพื่อหลีกเลี่ยงการเสียรูปเนื่องจากอุณหภูมิเปลี่ยนแปลง ควรมีการเพิ่มชั้นทองแดงหนาขึ้นหรือเสริมซี่โครงเพิ่มเติมในบริเวณ ขอบหรือจุดรับแรง เพื่อเพิ่มความต้านทานต่อการโก่งตัวและการสั่นสะเทือน ทำให้เหมาะสมกับสภาพการทำงานที่รุนแรง เช่น ในระบบยานพาหนะและระบบควบคุมอุตสาหกรรม

· ฉนวนและการทนแรงดัน:

ปรับระยะระหว่างสายทองแดงหนา ตามความต้องการความแรงดันทนทานของอุปกรณ์ ในกรณีความดันสูง เพิ่มระยะระหว่างต่อเนื่องตามมาตรฐานการกันไฟ IPC-2221 หนาหลายชั้น pCBS ทองแดงทําจากวัสดุแบบดิจิเล็คเตอร์ทนต่อความดันสูง เพื่อป้องกันการแตกระหว่างชั้น

· การปรับปรุงค่าใช้จ่าย:

ใช้ทองแดงหนาเท่านั้นในพื้นที่การระบายความร้อนที่มีความแรงสูงและความร้อนสูง ส่วนความหนาของทองแดงแบบมาตรฐานถูกรักษาไว้ในพื้นที่ที่ไม่ใช่แกน เพื่อสมดุลผลงานและต้นทุน ให้ความสําคัญกับการใช้วิธีแก้ไขกระบวนการที่มีความทันสมัยเพื่อปรับปรุงความเรียบง่าย โครงสร้างที่ซับซ้อนและลดการสูญเสียผลผลิต

· ความกว้างเส้นและระยะห่าง

ความกว้างและระยะห่างของสายทองแดงเป็นปัจจัยสําคัญ การปรับปรุงให้ดีที่สุดต้องดําเนินการขึ้นอยู่กับความต้องการในการบรรทุกกระแสไฟฟ้า และการวางแผนทั่วไปของ PCB

· ใช้ช่องทางและพัดที่นําความร้อน

การเพิ่มไวด์นำความร้อนและแผ่นนำความร้อนในการออกแบบสามารถช่วยเพิ่มประสิทธิภาพการระบายความร้อนได้ โครงสร้างเหล่านี้ช่วยกระจายความร้อนจากจุดร้อนบนแผงวงจรพีซีบี จึงช่วยปรับปรุงการระบายความร้อนโดยรวม การจัดการ.

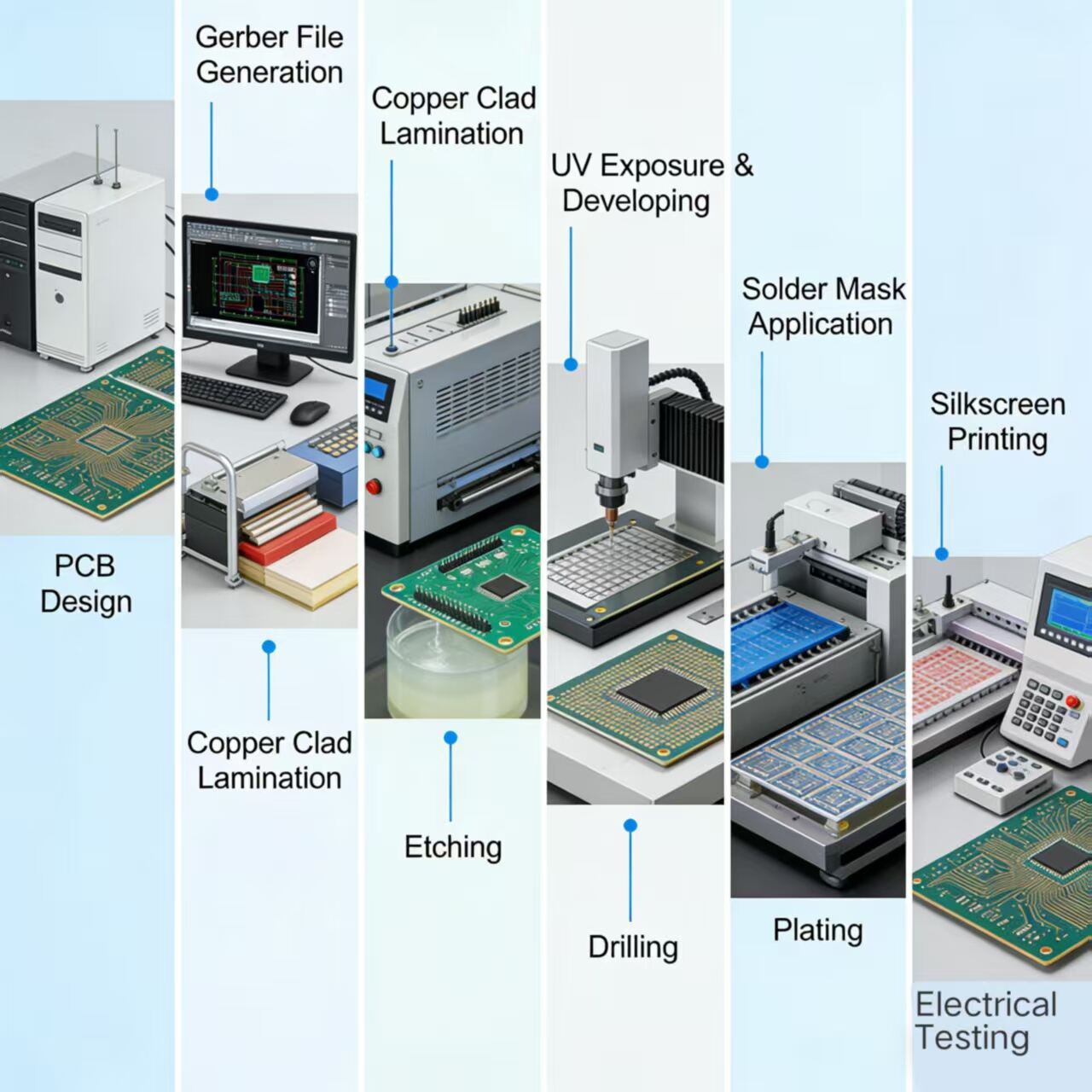

เนื่องจากชั้นทองแดงที่หนาและสถานการณ์การใช้งานพิเศษ การตรวจสอบและทดสอบแผงวงจรพีซีบีทองแดงหนา (แผงพีซีบีทองแดงหนา) จำเป็นต้องครอบคลุมทั้งสามมิติหลัก ได้แก่ คุณภาพกระบวนการ สมรรถนะทางไฟฟ้า และ ความน่าเชื่อถือ เนื้อหาหลักมีดังนี้:

การตรวจสอบรูปลักษณ์ภายนอกและข้อบกพร่องของกระบวนการ

· คุณภาพชั้นทองแดง: ตรวจสอบว่าชั้นทองแดงหนาเกิดการลอก แตก ออกซิเดชัน หรือไม่ และตรวจสอบว่ามีเสี้ยนคมที่ขอบของเส้นเนื่องจากการกัดกร่อนที่ไม่สม่ำเสมอหรือไม่ (ต้องเป็นไปตามมาตรฐาน IPC-A-600)

· แพดและไวด์: ตรวจสอบความเรียบและความยึดติดของแพด ความหนาของชั้นทองแดงบนผนังไวด์เป็นไปตามมาตรฐานหรือไม่ และมีโพรงหรือรูที่จัดตำแหน่งไม่ตรงกันหรือไม่

· การบิดเบี้ยวของพื้นผิวบอร์ด: วัดการโก่งตัวของแผ่นวงจรพิมพ์ (PCB ที่มีทองแดงหนาจะมีแนวโน้มเกิดการโก่งตัวจากแรงตึงของชั้นทองแดง ซึ่งควรควบคุมให้อยู่ในระดับไม่เกิน 0.75%) และตรวจสอบว่ามีการแยกชั้นหรือฟองอากาศหรือไม่

· ความแม่นยำของขนาด: ตรวจสอบขนาดสำคัญ เช่น ความกว้างเส้น เว้นระยะ และเส้นผ่านศูนย์กลางรู เพื่อให้มั่นใจว่าสอดคล้องกับแบบแปลนออกแบบ (ข้อผิดพลาดหลังการชดเชยการกัดกร่อนสำหรับเส้นทองแดงหนาควรอยู่ที่ ≤±0.05 มม.)

ทดสอบสมรรถนะทางไฟฟ้า

· การทดสอบการนำไฟฟ้าและการเป็นฉนวน (การทดสอบ Hi-Pot): ตรวจจับฉนวนระหว่างเส้นด้วยเครื่องทดสอบฉนวนแรงดันสูง เพื่อป้องกันการแตกหักเนื่องจากช่องว่างระหว่างชั้นทองแดงหนาไม่เพียงพอ ตรวจสอบความสามารถในการนำไฟฟ้า และ แก้ไขข้อผิดพลาดกรณีวงจรเปิดและวงจรลัดวงจร;

· การทดสอบความสามารถในการนำกระแสไฟฟ้า: ประยุกต์ใช้กระแสไฟฟ้าตามค่าที่กำหนดภายใต้สภาวะการทำงานจริงจำลอง ตรวจสอบการเพิ่มขึ้นของอุณหภูมิในวงจร (สำหรับแผ่น PCB ทองแดงหนา การเพิ่มขึ้นของอุณหภูมิที่กระแสไฟฟ้าตามค่าที่กำหนดควรอยู่ที่ ≤20℃), และ ยืนยันว่าไม่มีความเสี่ยงต่อการร้อนเกินไปหรือละลาย

· การทดสอบความต้านทานเชิงซ้อน: ใช้เครื่องวิเคราะห์ความต้านทานเชิงซ้อนเพื่อตรวจวัดความต้านทานเชิงลักษณะของสายสัญญาณความถี่สูง เพื่อให้มั่นใจว่าอิทธิพลของชั้นทองแดงหนาที่มีต่อความต้านทานเชิงซ้อนสอดคล้องกับข้อกำหนดการออกแบบ (ข้อผิดพลาด ≤±10%);

· การทดสอบแรงดันตก: วัดแรงดันตกบนเส้นสายไฟขณะส่งกระแสไฟฟ้าสูง เพื่อยืนยันข้อได้เปรียบเรื่องความต้านทานต่ำของชั้นทองแดงหนา และหลีกเลี่ยงการสูญเสียแรงดันที่อาจส่งผลต่อประสิทธิภาพของอุปกรณ์

การตรวจสอบด้วยภาพอัตโนมัติ (AOI)

การตรวจสอบด้วยภาพอัตโนมัติ (AOI) ใช้เทคโนโลยีการถ่ายภาพขั้นสูงในการตรวจจับข้อบกพร่องที่อาจมองไม่เห็นด้วยตาเปล่า

· การถ่ายภาพความละเอียดสูง: ระบบ AOI จับภาพความละเอียดสูงของแผงวงจรพิมพ์ (PCB) และเปรียบเทียบกับข้อกำหนดการออกแบบ

· การตรวจจับข้อบกพร่อง: ระบบสามารถระบุปัญหาต่างๆ เช่น วงจรลัดวงจร วงจรเปิด การบางตัวของเส้นทางสัญญาณ และการจัดตำแหน่งที่ผิดพลาด ได้โดยอัตโนมัติ

· ความแม่นยำ: AOI ให้ความแม่นยำสูง ทำให้มั่นใจได้ว่าข้อบกพร่องเล็กน้อยที่สุดสามารถตรวจพบและแก้ไขได้

การทดสอบความน่าเชื่อถือ

· การทดสอบไซเคิลความร้อน: ทดสอบไซเคิลในช่วงอุณหภูมิ -40 ℃ ถึง 125℃ (≥1000 ครั้ง) เพื่อตรวจสอบความมั่นคงของการยึดติดของชั้นทองแดงหนาเข้ากับซับสเตรตและแพด โดยไม่มีการแยกชั้นหรือแตกร้าว

· การทดสอบแรงกระแทกจากความร้อน: เปลี่ยนอย่างรวดเร็วระหว่างสภาพแวดล้อมที่มีอุณหภูมิสูงและต่ำ (ความต่างของอุณหภูมิ ≥80℃) เพื่อยืนยันความทนทานของแผงวงจรพิมพ์ (PCB) ต่อการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน เหมาะสำหรับสถานการณ์ที่รุนแรง เช่น ในอุตสาหกรรมยานยนต์และ การควบคุมอุตสาหกรรม

· การทดสอบการสั่นสะเทือนและความแข็งแรงเชิงกล: จำลองการสั่นสะเทือน (ความถี่ 5~500Hz) และแรงกระแทกที่เกิดขึ้นระหว่างการขนส่งและการใช้งาน เพื่อตรวจสอบว่าวงจรทองแดงหนาแตกหักหรือไม่ และรูผ่าน (vias) หลุดร่วงหรือไม่

· การทดสอบความต้านทานการกัดกร่อน: ตรวจสอบความต้านทานการเกิดออกซิเดชัน และความต้านทานการกัดกร่อนของชั้นทองแดงหนา โดยใช้การทดสอบพ่นเกลือ (เกลือพ่นแบบกลาง 48 ถึง 96 ชั่วโมง) หรือการทดสอบความชื้นร้อน (85℃/85% RH เป็นเวลา 1,000 ชั่วโมง)

· การทดสอบความน่าเชื่อถือของการบัดกรี: หลังจากทำการบัดกรีแบบ SMT/ผ่านรูเสร็จสิ้นแล้ว ให้ตรวจสอบความแข็งแรงของการยึดติดระหว่างข้อต่อการบัดกรีกับแผ่นทองแดงหนา และต้องแน่ใจว่าไม่มีการบัดกรีเท็จหรือการหลุดลอกของการบัดกรี (โครงสร้างจุลภาคของ ข้อต่อการบัดกรีสามารถวิเคราะห์ได้โดยใช้ภาคตัดขวางโลหะวิทยา)

การตรวจสอบประสิทธิภาพพิเศษ

· การทดสอบประสิทธิภาพการระบายความร้อน: ตรวจวัดการกระจายอุณหภูมิของแผ่น PCB ภายใต้สภาวะโหลดเต็มโดยใช้กล้องถ่ายภาพความร้อน เพื่อยืนยันประสิทธิภาพการระบายความร้อนของชั้นทองแดงหนา

· การทดสอบความต้านทานไฟลุก: สำหรับการใช้งานในสภาวะกำลังไฟสูง จะมีการทดสอบระดับความต้านทานไฟลุกของแผ่น PCB ตามมาตรฐาน UL94 (ต้องผ่านระดับอย่างน้อย V-0)

· การทดสอบการยึดเกาะ: ใช้การทดสอบแบบตาข่ายร้อยช่องหรือการทดสอบแรงดึงเพื่อยืนยันการยึดเกาะระหว่างชั้นทองแดงหนาและแผ่นซับสเตรต (≥1.5N/mm)

แผ่นวงจรพิมพ์ทองแดงหนา ซึ่งมีความสามารถในการนำกระแสไฟฟ้าสูง การระบายความร้อนที่ดีเยี่ยม และความแข็งแรงเชิงกลสูง นิยมใช้ในสาขาที่ต้องการการส่งกระแสไฟฟ้าขนาดใหญ่ กำลังไฟฟ้าสูง หรือสภาพการทำงานที่รุนแรง สถานการณ์หลักมีดังนี้:

ในด้านยานยนต์พลังงานใหม่

ชิ้นส่วนหลัก: ตัวชาร์จในตัวรถ ระบบจัดการแบตเตอรี่ ตัวควบคุมมอเตอร์ ตัวแปลง DC/DC โมดูลแท่นชาร์จ

เหตุผลในการใช้งาน: ต้องสามารถรองรับกระแสไฟฟ้าขนาดใหญ่ (ตั้งแต่สิบไปจนถึงร้อยแอมแปร์) ทนต่ออุณหภูมิสูง-ต่ำแบบเปลี่ยนผัน และการสั่นสะเทือน แผ่นวงจรพิมพ์ทองแดงหนาสามารถรับประกันการส่งพลังงานที่มั่นคงและการระบายความร้อนอย่างมีประสิทธิภาพ และเหมาะสมกับสภาพแวดล้อมที่รุนแรงของการใช้งานในยานพาหนะ

การควบคุมอุตสาหกรรมและอุปกรณ์ไฟฟ้ากำลัง

ส่วนประกอบหลัก: อินเวอร์เตอร์ความถี่, ไดรฟ์เซอร์โว, อุปกรณ์จ่ายไฟสำรอง (UPS), มอดูลพลังงานอุตสาหกรรม, แผงควบคุมตู้จ่ายไฟแรงดันสูง, บอร์ดควบคุมหลักของเครื่องเชื่อมไฟฟ้า

เหตุผลการใช้งาน: อุปกรณ์ควบคุมอุตสาหกรรมมักต้องการกำลังไฟฟ้าสูง แผ่นพีซีบีที่มีทองแดงหนาสามารถลดการสูญเสียจากความต้านทานในสายไฟ ป้องกันการร้อนเกิน และยังทนต่อการสั่นสะเทือนทางกลและสนามแม่เหล็กไฟฟ้า เพิ่มความน่าเชื่อถือของอุปกรณ์

ด้านอุปกรณ์ทางการแพทย์

ส่วนประกอบหลัก: แหล่งจ่ายไฟการแพทย์, มอดูลพลังงานเครื่องช่วยหายใจ, บอร์ดควบคุมเครื่องมือผ่าตัดไฟฟ้า

เหตุผลการใช้งาน: อุปกรณ์ทางการแพทย์มีข้อกำหนดสูงมากในด้านความมั่นคงและความปลอดภัยของแหล่งจ่ายไฟ แผ่นพีซีบีที่มีทองแดงหนาสามารถทำให้เกิดการตกของแรงดันต่ำ การระบายความร้อนได้ดี และเป็นไปตามมาตรฐานฉนวนกันไฟฟ้าและความสามารถในการทนต่อแรงดันไฟฟ้า ที่เข้มงวดของอุตสาหกรรมการแพทย์

ด้านอุตสาหกรรมการบินอวกาศและทหาร

ส่วนประกอบหลัก: ระบบจ่ายไฟบนอากาศยาน, โมดูลปล่อยเรดาร์, แผงควบคุมขีปนาวุธ, หน่วยจ่ายไฟจากดาวเทียม

เหตุผลการใช้งาน: เพื่อให้สามารถปรับตัวเข้ากับอุณหภูมิที่รุนแรง การสั่นสะเทือนอย่างรุนแรง และสภาพแวดล้อมที่มีรังสี แผงวงจรพีซีบีที่มีทองแดงหนาซึ่งมีความแข็งแรงทางกลสูงและสมรรถนะไฟฟ้าที่เสถียร สามารถรับประกันการดำเนินงานของอุปกรณ์ได้ตามปกติ ภายใต้สภาวะที่เลวร้าย

อุปกรณ์ผู้บริโภคและเชิงพาณิชย์กำลังสูง

ส่วนประกอบหลัก: อินเวอร์เตอร์สำหรับเก็บพลังงาน, อินเวอร์เตอร์แสงอาทิตย์, แผงควบคุมเครื่องใช้ไฟฟ้ากำลังสูง (เช่น เตาแม่เหล็กไฟฟ้า, เตาอบไฟฟ้า), โมดูลจ่ายไฟศูนย์ข้อมูล

เหตุผลการใช้งาน: อุปกรณ์กำลังสูงสร้างความร้อนจำนวนมากและมีกระแสไฟสูง แผงวงจรพีซีบีที่มีทองแดงหนาสามารถระบายความร้อนได้อย่างรวดเร็ว ป้องกันการโอเวอร์โหลดและไหม้ของวงจร และยืดอายุการใช้งานของอุปกรณ์

ด้านของการขนส่งทางราง

ส่วนประกอบหลัก: คอนเวอร์เตอร์ลากจูงรถไฟ, ระบบจ่ายไฟราง, โมดูลควบคุมสัญญาณ

เหตุผลในการใช้งาน: อุปกรณ์ระบบขนส่งทางรางจำเป็นต้องทนต่อการสั่นสะเทือนในระยะเวลานาน อุณหภูมิสูงและต่ำ รวมถึงผลกระทบจากกระแสไฟฟ้าขนาดใหญ่ที่เกิดจากการสตาร์ทและหยุดบ่อยครั้ง ความสามารถในการนำกระแสไฟฟ้าและความน่าเชื่อถือทางกลของแผ่นวงจรพีซีบีทองแดงหนา สามารถตอบสนองความต้องการนี้ได้
