Що таке технологія поверхневого монтажу (SMT)?

Визначення технології поверхневого монтажу в збиранні друкованих плат

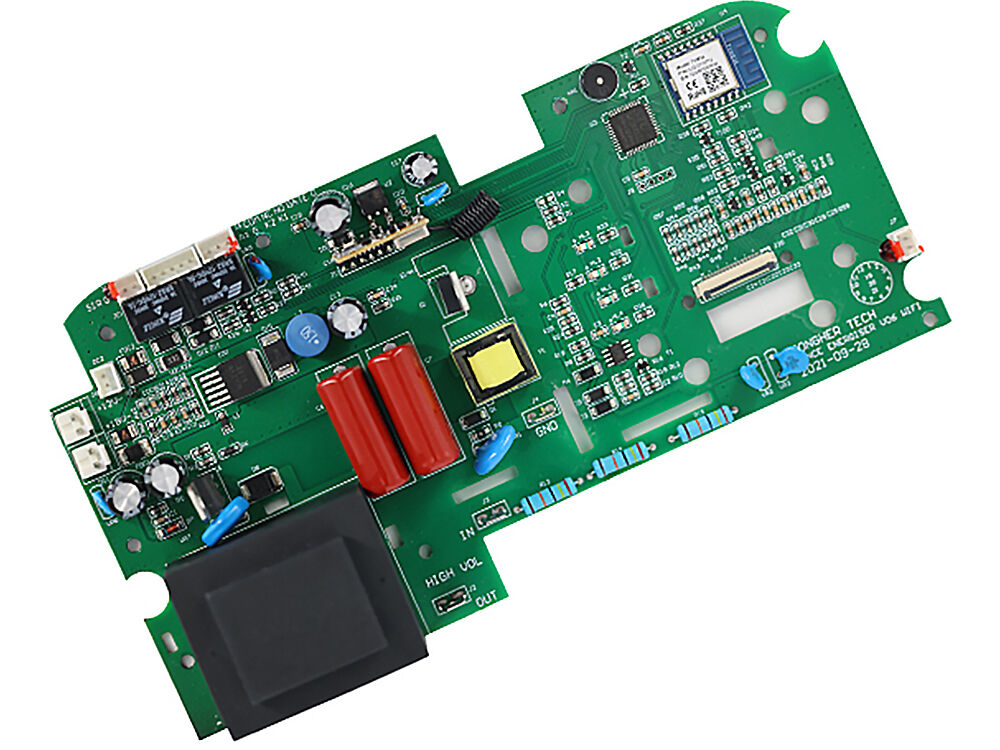

Технологія поверхневого монтажу (SMT) є основним процесом, який використовується в сучасному Монтаж ПЛІ для приєднання електронні компоненти безпосередньо до поверхні друкованих плат (PCB) . Ці компоненти, відомі як Пристрої поверхневого монтажу (SMD) , відрізняються від тих, що використовувалися в більш старому Технологія стрічкового монтажу (THT) методі, де компоненти вставлялися у просвердлені отвори та припаювалися з протилежного боку. SMT відмовляється від цих просвердлених отворів, замість цього використовуючи крихітні контактні площадки та високоточні технології паяння для монтажу компонентів, що дозволяє значно підвищити ефективність виробництва , мініатюризацію та складність схем.

Як SMT змінив ландшафт збирання друкованих плат

Головною зміною при переході до SMT стало переміщення від ручної, трудомісткої збірки до виробництва, керованого автоматизацією . У технології THT лінії збірки потребували значних ручна праця , спеціалізованих виводів компонентів , а також декількох операцій паяння на кожен компонент — що робило виготовлення щільних плат дорогим і тривалим процесом. SMT, навпаки, використовує автомати для розміщення компонентів та печі рефлоу , що спрощують процес збирання, мінімізують витрати на збирання , зменшують людські помилки та розкривають потенціал для виробництво великого обсягу без жертвування якістю чи роботою сигналу .

Ключові факти про SMT:

• SMT підтримує автоматичне розміщення тисяч SMD за хвилину за допомогою високошвидкісних машин pick-and-place, що значно перевершує ручне збирання через отвори.
• Для монтажу SMD не потрібні скрізні отвори, що зберігає площа друкованої плати для більш складних або компактні дизайни та максимізація густина компонентів .
• Перехід на технологію SMT дозволив значно покращити цілісність сигналу та високочастотну поведінку завдяки коротшим електричним шляхам і мінімізованим паразитним ефектам.

Порівнюючи SMT із технологією отворів (THT)

SMT — це не просто еволюція THT; це зміна парадигми проектування, виготовлення та складання плат. Щоб уточнити відмінності, нижче наведено порівняльний огляд:

Революція автоматизації: чому SMT став стандартом

Успіх SMT базується на хвилі автоматизація . Програмуючи машини для монтажу компонентів та профілі паяння один раз, виробники досягають надшвидких циклів виробництва зі стабільним виходом продукції. Це не лише прискорює Виробництво ПКБ для таких продуктів, як смартфони, сервери чи автомобільні модулі, але й дозволяє швидке прототипування за короткі терміни . SMT далі зменшує вартість робочої сили та трудомісткі помилки людини, оскільки більшість процесу — від нанесення паяльного пастування (за допомогою точних шаблони ) до візуального та AOI-контролю — працює під суворим комп'ютерним керуванням.

SMT: Основні переваги на один погляд

• Мініатюризація: SMT підтримує корпуси компонентів на 60–90% менші ніж аналоги THT, що дозволяє створювати надкомпактну електроніку.
• Вища густота компонентів: На квадратний сантиметр може бути розміщено більше SMD-компонентів, що забезпечує значно вищу функціональність плат.
• Монтаж на обох сторонах: Компоненти можуть бути розміщені на обох сторонах друкованої плати, що максимізує використання простору.
• Краща робота на високих частотах: Коротші шляхи струму та покращене заземлення зменшують спотворення сигналу та підвищують продуктивність РЧ-кіл.
• Автоматизація та узгодженість: Повторювані процеси, керовані машиною, забезпечують вищий вихід придатної продукції з першого разу та нижчий рівень дефектів.

Переваги та недоліки технології поверхневого монтажу (SMT)

1. Мініатюризація та висока щільність компонентів

• Компоненти SMT менші за традиційні друковані деталі, що дозволяє створювати схеми з вищою щільністю.
• Сприяє створенню компактних пристроїв — важливо для сучасної електроніки, такої як носимі пристрої, смартфони та продукти Інтернету речей.

2. Покращена електрична продуктивність

• Коротші виводи та зменшені довжини слідів призводять до зниження паразитної індуктивності та ємності.
• Покращує роботу на високих частотах та швидкісну передачу сигналів.

3. Автоматизоване, швидкісне складання

• Сумісне з автоматичними пристроями для розміщення компонентів та процесами паяння/підплавлення.
• Дозволяє швидке, масове та відтворюване складання друкованих плат, скорочуючи час виробництва та кількість помилок, викликаних людським фактором.

4. Вигідність у вартості (при великих обсягах)

• Зменшує витрати на робочу силу завдяки автоматизації.
• Дрібніші плати та компоненти, як правило, означають нижчі витрати на матеріали та доставку.

5. Можливість збирання двосторонніх друкованих плат

• Компоненти можна встановлювати з обох сторін друкованої плати, що додатково підвищує щільність і гнучкість проектування.

6. Механічна надійність

• Технологія SMT забезпечує кращий опір вібрації та ударам, оскільки компоненти не мають довгих виводів, які можуть зламатися або зігнутися.

Недоліки технології поверхневого монтажу (SMT)

1. Ускладнене ручне складання та ремонт

• Малі розміри компонентів ускладнюють ручну роботу, перевірку та переділку.
• Для ремонтів часто потрібні спеціалізовані інструменти, мікроскопи та кваліфіковані техніки.

2. Обмеження термічної та електричної потужності

• Менші SMT-компоненти, як правило, розсіюють менше тепла і працюють з меншою електричною потужністю, ніж більші компоненти з отворами.
• Не підходить для високопотужних компонентів або важких механічних з’єднувачів.

3. Висока вартість налаштування та обладнання

• Початкові інвестиції в автоматизовані збірні машини, паяльні печі та інше SMT-обладнання можуть бути високими.
• Прототипування або дрібносерійне виробництво може бути менш економічним у порівнянні зі збіркою з використанням отворів.

4. Обмеження щодо компонентів

• Деякі компоненти (великі з’єднувачі, перемикачі, важкі деталі) краще підходять для монтажу в отвори через механічну стабільність.
• Навантаження на платі або її прогин може призводити до тріщин у паяних з'єднаннях.

5. Чутливий до екологічних чинників

• Компоненти SMT більш піддані електростатичному розряду (ESD) та забруднюючим виробничим середовищем під час виготовлення.

Таблиця: Переваги та недоліки SMT

Вплив SMT на виготовлення та збірку друкованих плат

SMT перетворила виробництво друкованих плат, замінивши традиційні методи монтажу крізь отвори компонентами, що монтуються на поверхні, забезпечивши такі ключові переваги:

• Мініатюризація : Дозволяє досягти вищої щільності розміщення компонентів (критично важливо для компактних пристроїв, таких як медичні носимі прилади/датчики IoT) і зменшити габарити друкованих плат.
• Ефективність : Автоматизована збірка (автомати для розміщення компонентів, паяльні печі) прискорює виробництво, зменшує витрати на оплату праці та скорочує кількість помилок.
• Продуктивність : Коротші виводи компонентів покращують цілісність сигналу та тепловідведення, що ідеально підходить для високочастотних/точних застосувань (наприклад, медична візуалізація).
• Масштабованість : Монтаж на обох сторонах плати та сумісність із масовим виробництвом знижують вартість одиниці продукції, що сприяє як прототипуванню, так і великому виробництву.

Що таке технологія поверхневого монтажу?

Технологія поверхневого монтажу (SMT) — це метод збірки друкованих плат, при якому електронні компоненти (SMD) припаюються безпосередньо до поверхні друкованої плати (без отворів для встановлення компонентів, на відміну від технології скрізного монтажу).

Основні деталі:

• Компоненти : SMD включають маленькі резистори/конденсатори, BGAs, QFN та мікроконтролери — розроблені для компактних конструкцій із високою щільністю розташування.
• Процес : Основні етапи: нанесення паяльного пастоподібного матеріалу (за допомогою трафаретів), автоматичне розміщення компонентів (автоматичні пристрої для збирання та розміщення), пайка оплавленням (контрольоване нагрівання для утворення паяних з'єднань) та перевірка (AOI/X-промені для контролю якості).
• Мета : Промисловий стандарт сучасної електроніки, що дозволяє створювати менші за розміром, швидші та надійніші друковані плати для побутових, медичних, промислових та аерокосмічних пристроїв.

Найкращі практики проектування друкованих плат для SMT

• Відповідність паяльних контактів : Дотримуйтесь стандартів IPC-7351 щодо розміру/форми контактних площадок, щоб вони відповідали виводам SMD, забезпечуючи правильне зволоження припою та вирівнювання (важливо для запобігання місткам або поганому зчепленню).
• Відстань між компонентами : Забезпечте мінімальний зазор 0,3 мм між малими SMD (0,5 мм для більших елементів), щоб запобігти дефектам паяння під час рефлоу та дозволити перевірку/ремонт.
• Оптимізація DFM : Спрощуйте розташування для автоматизації (наприклад, стандартна орієнтація компонентів, чіткі орієнтирні мітки) та додавайте контрольні точки для перевірки AOI/рентгеном/ICT.
• Теплове управління : Додавайте теплові площадки, заливки міддю або переходи для SMD, що виділяють тепло (наприклад, потужні ІМС), щоб відводити тепло та захищати паяні з'єднання.
• Вирівнювання трафарету : Конструюйте площадки відповідно до розмірів отворів у трафареті (80–90 % ширини площадки) для стабільного нанесення паяльного пасту, зменшуючи кількість відмов з'єднань.

Чому варто обрати PCBA Store для потреб у збірці SMT PCB?

• Сертифікована якість та відповідність стандартам : Cертифіковано за ISO 9001/ISO 13485, дотримуємося стандартів IPC-A-610; відповідає вимогам FDA/CE для медичних/промислових пристроїв із повною відстежуваністю та ретельним тестуванням (AOI, рентген, FCT).
• Сучасні можливості SMT : Сучасні машини для збирання компонентів (підтримка мікрокомпонентів 01005, BGAs, високощільні компонування) та печі для рефлоу-паяння забезпечують точність при виготовленні складних друкованих плат.
• Комплексне рішення : Повний цикл підтримки (виробництво друкованих плат, постачання компонентів, збірка, тестування, логістика) усуває адміністративні навантаження та оптимізує ваш робочий процес.
• Гнучка масштабованість : Підтримка прототипування (низький мінімальний обсяг замовлення, термін виконання 24–72 години), малих серій та масового виробництва з постійною якістю на всіх обсягах замовлень.
• Підтримка експертного інженерного рівня : Передвиробничі перевірки DFM оптимізують конструкції, щоб уникнути дефектів, тоді як персональні менеджери забезпечують відстеження у реальному часі та прозоре спілкування.

З'явлення технології поверхневого монтажу

Історичний фон

Раннє електронне збирання

На початку епохи електроніки (1940–1970-ті роки) стандартом була технологія скрізного монтажу. Компоненти мали довгі виводи, які вставлялися в отвори плати, а потім припаювалися до контактних площадок з іншого боку. Цей метод:

• Вимагав більше місця,
• Обмежував автоматизацію,
• Обмежувало, наскільки дрібними та щільними можуть бути електронні продукти.

Потреба у інноваціях

Оскільки електроніка розвивалася — підштовхувана попитом споживачів на більше функцій у менших корпусах — монтаж крізь отвори став перешкодою. Ручна збірка була трудомісткою, схильною до помилок та дорогою для виробництва великих обсягів.

Виникнення технології SMT

Коли почалася технологія SMT?

Технологія SMT почала з'являтися у кінці 1970-х та 1980-х роках , її розробили провідні виробники електроніки в Японії, Сполучених Штатах та Європі.

Ключові інновації, що сприяли впровадженню SMT:

• Нові конструкції компонентів: Менші корпуси без виводів або з короткими виводами, придатні для поверхневого монтажу.
• Сучасні матеріали для друкованих плат: Дозволили вужчі допуски та покращену стійкість до нагріву.
• Автоматичне обладнання для збирання компонентів: Забезпечило швидке та точне розміщення елементів.
• Процеси паяння оплавленням: Використовували паяльну пасту та контрольоване нагрівання для масового складання.

Застосування в промисловості

Через 1990-х , SMT швидко замінив технологію отворів як провідну технологію монтажу у побутовій, промисловій, автомобільній та авіаційно-космічній електроніці.

Вплив на електронну промисловість

Мініатюризація та щільність

SMT дозволила компонентам стати значно меншими, розташовуватися щільніше та монтуватися з обох боків плати — що забезпечило безпрецедентну мініатюризацію продуктів.

Автоматизація та швидкість

Процеси збірки SMT високоефективні у автоматизації, що забезпечує:

• Швидші цикли виробництва,
• Покращену узгодженість,
• Зниження витрат на робочу силу,
• Масштабованість для масового виробництва.

Покращена електрична продуктивність

Коротші міжз'єднання та зменшена індуктивність виводів покращили роботу схем, особливо на високих частотах та в радіочастотних застосуваннях.

Сучасна ера

Завдяки SMT сучасні пристрої — такі як смартфони, планшети, медичні інструменти та гаджети Інтернету речей — пропонують величезну обчислювальну потужність в мініатюрних формах. Більшість друкованих плат тепер використовують поєднання SMT та вибіркового монтажу у отвори для надійних або громіздких компонентів.

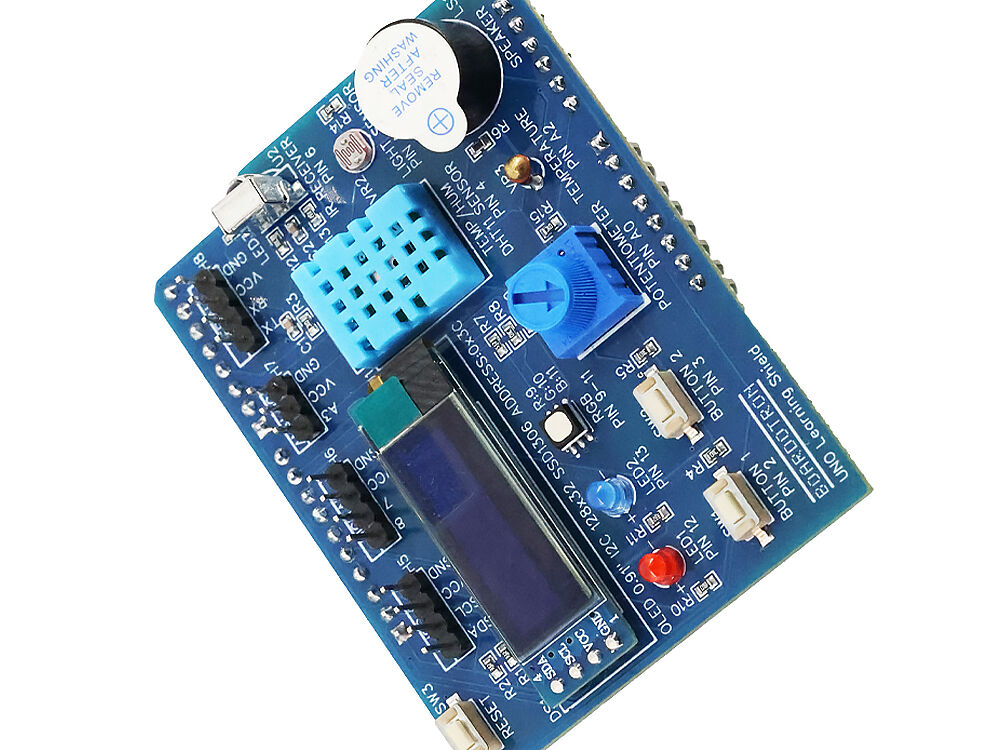

Характерні риси технологій SMT і монтажу у отвори

Технологія поверхневого монтажу (SMT): Характерні риси

Встановлення компонентів: Компоненти (SMD) розміщуються безпосередньо на поверхні друкованої плати без необхідності свердління отворів.

Розмір і щільність компонентів: Менші розміри компонентів дозволяють створювати високощільні компонування та мініатюрні конструкції продуктів.

Використання плати: Дозволяє розміщувати компоненти на обох сторонах друкованої плати, максимізуючи складність схеми та функціональність.

Процес збірки: Високий рівень автоматизації за допомогою машин точного монтажу та паяння оплавленням; забезпечує високу швидкість і великий обсяг виробництва.

Електрична ефективність: Коротші з'єднання зменшують паразитну індуктивність/ємність, що підтримує високочастотні та високошвидкісні застосування.

Механічна міцність: Підходить для легких, низьковольтних конструкцій і стійких до вібрацій, але може бути менш міцним для важких/великих компонентів.

Економічна ефективність: Нижчі витрати на складання у великих обсягах завдяки автоматизації та меншим розмірам плат і деталей.

Складність ремонту/переробки: Складно виконувати ручне паяння, перевірку або ремонт через малі розміри деталей і щільне розташування.

Технологія друкованих плат зі стрічними отворами (THT): основні характеристики

Встановлення компонентів: Виводи компонентів вставляються крізь попередньо просвердлені отвори у друкованій платі та припаюються з зворотного боку.

Розмір і щільність компонентів: Зазвичай використовує більші компоненти з великим монтажним місцем; менш придатна для високощільних/малих конструкцій.

Використання плати: Компоненти зазвичай монтуються лише з одного боку, а їх виводи проходять крізь плату.

Процес збірки: Часто збираються вручну або напівавтоматично; підходять для прототипування, малих обсягів та нестандартних завдань.

Механічна міцність: Паяні з'єднання забезпечують міцне механічне кріплення — ідеальні для важких, великих або навантажених деталей (наприклад, роз’ємів, трансформаторів, перемикачів).

Електрична ефективність: Довші з'єднання можуть спричиняти більшу індуктивність і ємність; менш ефективні для високочастотних кіл.

Економічна ефективність: Вищі витрати на складання при великих обсягах через повільніші темпи виробництва та більше споживання матеріалів.

Ремонт/переробка: Легше виконувати ручний огляд, випаювання та заміну компонентів, що робить THT кращим варіантом для прототипування або ремонтопридатних конструкцій.

Порівняльна таблиця

Основні відмінності між технологією отворів і технологією поверхневого монтажу

Порівняльна таблиця

Фактори, які слід врахувати перед вибором технології SMT або скрізного монтажу

Порівняльна таблиця

Коли використовувати технологію поверхневого монтажу?

1. Високощільні, мініатюрні конструкції

2. Виробництво великого обсягу

3. Двобічні або багатошарові друковані плати

4. Високошвидкісні або високочастотні схеми

5. Автоматизована збірка друкованих плат

6. Зниження витрат на виробництво в масштабі

7. Сучасна споживча, медична та автомобільна електроніка

Техніки паяння, що використовуються у SMT

Зведена таблиця

Корпуси пристроїв для поверхневого монтажу

Корпуси пристроїв для поверхневого монтажу (SMD) є стандартними форматами для монтажу електронних компонентів безпосередньо на поверхню друкованих плат (PCB) за допомогою технологія поверхневого монтажу (SMT) . Правильний вибір корпусів SMD має важливе значення для оптимізації густини друкованої плати, продуктивності та технологічності.
