配線ハーネスアセンブリ

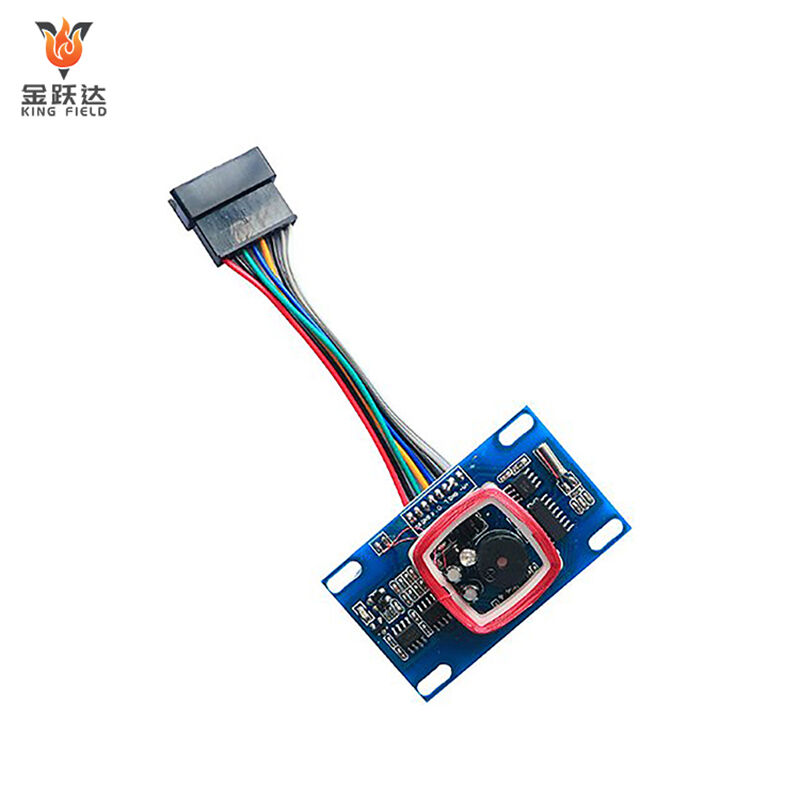

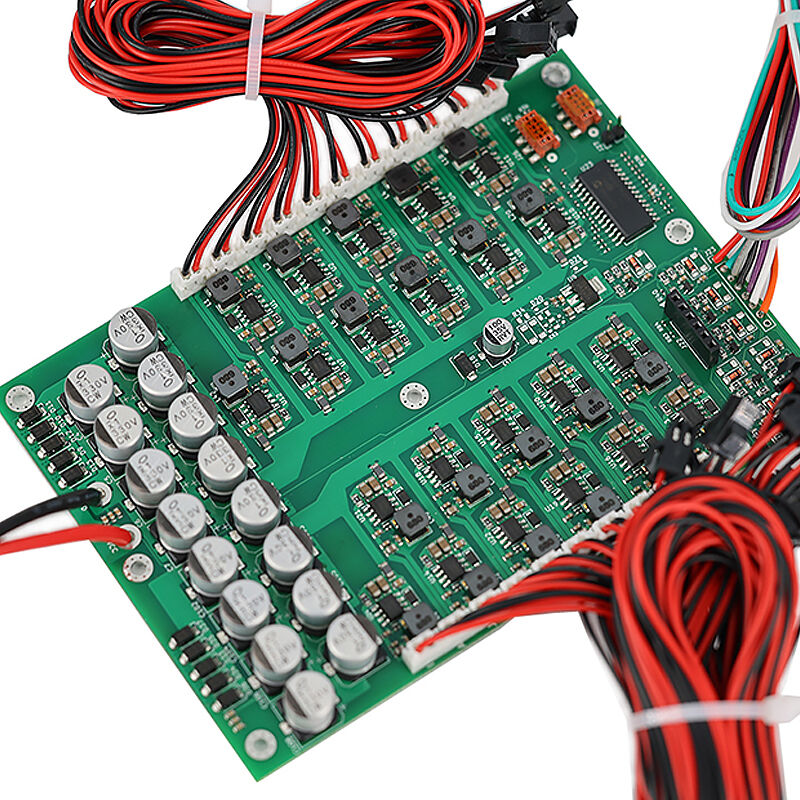

配線ハーネスアセンブリ は、電力または信号を機器内で伝送するために、絶縁されたワイヤー／ケーブル、コネクタ、端子および保護部品をまとめた事前統合システムです。複数のワイヤーを

1つのハーネスに集約することで、製造業者は設置作業を合理化し、配線の整理を改善するとともに、電気システム全体の信頼性を高めることができます。

自動車産業、航空宇宙、家電製品のいずれの分野に従事していようとも、堅牢で効率的な電気システムを構築するためには、ワイヤーハーネスアセンブリを理解することが不可欠です。この包括的なガイドでは、

ワイヤーハーネスアセンブリの種類、利点、設計プロセスおよび製造技術について詳しく説明します。

基本特徴:

統合と標準化： 散在するワイヤーを統一的で構造化されたアセンブリにまとめることで、煩雑な個別配線を不要とし、設置の簡素化とエラーの低減を実現します。

カスタマイズ： 自動車、医療、産業制御、コンシューマー電子機器などの業界における特定の機器要件に合わせて設計されています。

保護： 絶縁性、耐摩耗性、EMIシールドを備えており、過酷な環境下でも信頼性を確保します。

主な用途:

自動車： エンジンルーム、インフォテインメントシステム、シャシーなどに使用され、電力／信号伝送を実現します。

医療機器： 診断装置、外科用器具、患者モニターにおいて、安全で安定した接続を保証します。

産業制御 PLC、ロボティクス、工場自動化システムに不可欠であり、高い振動や温度変動にも耐えられます。

消費者電子機器： 家庭用電化製品、スマートデバイス、オーディオ・ビジュアル機器に使用され、小型かつ信頼性の高い配線が可能です。

製作過程:

ワイヤ切断／被覆剥離 → 2. 端子圧着 → 3. ハーネス配線／結束 → 4. コネクタ組立 → 5. 試験（導通、絶縁、電圧） → 6. 最終検査／包装。

カスタムワイヤーハーネスは、用途となる業界、構造設計、性能要件、および設置環境に基づいて分類されます。以下は、貴社の主要な業界に合わせた主要なタイプの体系的な分類です。

用途となる業界別

・自動車用ワイヤーハーネス

サブタイプ： エンジンハーネス、シャシーハーネス、ボディハーネス、インフォテインメントハーネス、EV／ハイブリッド高電圧ハーネス。

主な特徴： 自動車規格（ISO 19642、IATF 16949）に準拠し、高温、振動、油、湿気に対して耐性を持つ。高電圧ハーネスにはEMIシールドおよび絶縁安全性が必要。

・医療用ワイヤーハーネス

サブタイプ： 診断機器用ハーネス（MRI／CTスキャナー）、手術器具用ハーネス、患者モニターハーネス、ウェアラブル医療機器用ハーネス。

主な特徴： 医療グレード規格（ISO 13485、FDA要件）を満たし、生体適合性材料を使用。滅菌処理（オートクレーブ／エチレンオキサイド）に耐え、感度の高い機器への影響を防ぐため低電磁干渉（EMI）を実現。

・産業制御用ワイヤーハーネス

サブタイプ： PLCシステム用ハーネス、ロボットアーム用ハーネス、工場自動化（FA）装置用ハーネス、センサ・アクチュエータ接続用ハーネス。

主な特徴： 過酷な産業環境に耐える高い耐久性、干渉防止（シールド付きケーブル）、IEC 60335およびUL 508への適合。

・家電製品用ワイヤーハーネス

サブタイプ： 家電製品用ハーネス、スマートデバイス用ハーネス（IoTセンサ、スマートホームコントローラなど）、音響・映像機器用ハーネス。

主な特徴： コンパクト設計、コスト効率が高く、軽量で、UL 1581およびRoHSに準拠。小型デバイスにおける省スペース化を最適化。

構造設計別

単線ハーネス ：個々の導線を束ねたシンプルな構造。

分岐多層ハーネス： 複数の分岐・コネクタを持つ複雑な配線構成。

フラットケーブルハーネス: コンパクトで高密度の接続にフラットリボンケーブル（FRC）を使用。

同軸ケーブルハーネス: 高周波信号伝送のために同軸ケーブルを統合。

性能要件別

高電圧ハーネス: 600V以上の用途向けで、強化された絶縁とシールドを備える。

低電圧ハーネス: 600V未満の用途向けで、信号の完全性に重点を置く。

耐熱ハーネス: エンジンルームや産業用炉などの高温環境で使用される耐熱材料（PTFE、シリコーン）を使用。

防水ハーネス： IP67／IP68規格に対応し、シールドされたコネクタと保護スリーブを備える。

EMI／RFI遮へいハーネス： 電磁干渉を防止するために金属ホイルまたは編組による遮へいを施したもの（医療画像機器、産業用ロボットなど）。

設置環境別

屋内ハーネス： 消費者向け電子機器や医療機器内部など、保護された環境での使用を想定。小型化とコスト効率を重視。

屋外／過酷環境用ハーネス： 天候、化学薬品、物理的ストレスにさらされる環境向け。耐久性と保護性能を重視。

ワイヤー�ハーネスアセンブリは、配線の課題を解決し、システムの性能を最適化することで、医療、産業制御、自動車、コンシューマーエレクトロニクスなど、さまざまな業界に大きな価値を提供します。以下は、貴社のビジネス重点に合わせた主なメリットの体系的な概要です。

信頼性の向上と故障リスクの低減

標準化された設計と工場でのテスト（導通、絶縁、電圧チェック）により、臨時の配線にありがちな緩んだ配線、誤接続、短絡を防止します。

保護部品（スリーブ、シールド、ヒートシュリンクチューブ）は、振動、湿気、極端な温度、化学薬品などの環境ストレスに耐性があり、自動車のアンダーボディ、産業用ファクトリーフロア、医療機器の

滅菌サイクルにおいて特に重要です。

自動車業界のIATF 16949、医療機器のISO 13485、産業用のUL 508など、業界標準に準拠することで、安全性と一貫性を確保します。

設置の簡素化と労務費の削減

事前組み立てされたハーネスにより、現場での配線が不要になり、設置時間を50％以上短縮できます。

明確なラベリングと標準化されたコネクタインターフェースにより、推測の余地がなくなり、技術者の人為的ミスやトレーニング要件を削減します。

コンパクトで整理された設計により、アクセス性を損なうことなく狭いスペースに収まります。

システム性能と信号完全性の向上

シールド付きハーネスは、医療用画像装置（MRI／CTスキャナー）、産業用ロボット、自動車インフォテインメントシステムにおいて重要なEMI／RFI干渉を遮断します。

カスタムのワイヤーゲージ、長さ、配線ルートにより、電力伝送効率と信号の正確さを最適化します。

ワイヤーの乱れを低減することで、電磁的なクロストークを最小限に抑え、敏感な部品の安定した動作を確保します。

業界のニーズに応じた拡張性とカスタマイズ性

特定の機器の要件に合わせて設計されています。

大規模プロジェクト向けに一貫した品質で量産可能でありながら、小ロットのカスタム設計にも対応します。

既存のシステムに容易に統合可能で、シームレスなアップグレードを実現します。

メンテナンスとトラブルシューティングの簡素化

モジュラー設計により、損傷したハーネス部分を迅速に交換可能（システム全体の配線し直しが不要）で、産業機械および医療機器の停止時間を短縮します。

明確なドキュメントとラベリングにより、故障診断が迅速化されます。

長寿命（多くの場合、装置の寿命と同等）により、交換頻度と総所有コスト（TCO）が削減されます。

スペースと重量の最適化

配線の集約により、嵩と重量を削減（EV、航空宇宙、携帯型医療機器では特に重要）し、エネルギー効率と携帯性を向上させます。

配線の整理により、コンパクトな筐体内での有効空間を最大化します。

産業特有の利害

ワイヤーハーネスのテストは、展開前のハーネスの性能、安全性および信頼性を検証するための重要な品質管理プロセスです。これにより業界標準への適合が保証され、実使用時の故障を防止します。以下に主要なテストの種類、方法、および業界別要件の体系的な分類を示します。

主なテストの種類と目的

業界別試験要件

・自動車用ワイヤーハーネス

必須試験： 高温サイクル試験（-40°C ～ 125°C）、振動試験（ISO 16750準拠）、塩水噴霧耐性試験、高電圧絶縁試験。

規格準拠：IATF 16949、ISO 19642、SAE J1128。

・医療用ワイヤーハーネス

必須試験： 滅菌適合性（オートクレーブ／エチレンオキシド）、生体適合性試験（ISO 10993）、EMIシールド検証（診断機器への干渉を防ぐため）、漏れ試験。

スタンダード適合: ISO 13485、FDA 21 CFR Part 820、IEC 60601。

・産業用制御ワイヤーハーネス

必須試験： 耐薬品性（油、溶剤）、粉塵の侵入試験（IP65/IP67）、熱衝撃試験、連続曲げ試験。

スタンダード適合: UL 508、IEC 60335、NEMA規格。

・家電製品用ワイヤーハーネス

必須試験： RoHS適合性検証、低電圧絶縁試験、プラグイン耐久性、温度サイクル試験（家庭用電化製品向け）。

スタンダード適合: UL 1581、IEC 60950、RoHS 2。

試験のワークフロー

事前準備： ハーネスの仕様を文書化し、装置の較正を行う。

初期チェック： 外観検査（緩んだ端子や絶縁破損の有無）＋導通試験。

電気試験： 絶縁抵抗、電圧／電流負荷試験、コネクタ接触抵抗。

環境／耐久性試験： 使用環境を模擬（温度、振動、屈曲）。

認証試験： 第三者試験機関による検証。

最終ドキュメント： 試験データを記録し、顧客向けの適合報告書を作成。

主な試験装置

自動ワイヤハーネステスタ： 大量生産向け – 続通性、絶縁性、抵抗試験を数秒で実行。

耐電圧試験器: 高電圧絶縁試験用（EV／医療用ハーネスにおいて特に重要）。

環境試験装置: 温度、湿度、気圧を制御し、過酷な環境条件を再現。

データロガー： 長時間試験中のリアルタイム性能を追跡。

ワイヤーハーネスとケーブルアセンブリ

ワイヤーハーネスおよびケーブルアセンブリはいずれも事前に統合された配線ソリューションですが、構造、設計目的、および使用用途が異なります。以下に、貴社の主要産業分野（医療、産業制御、自動車、コンシューマーエレクトロニクス）に基づいた明確な比較を示します。

（医療、産業制御、自動車、コンシューマーエレクトロニクス）:

主な定義

ワイヤーハーネス: 個別の絶縁電線／ケーブルをテープ、スリーブ、またはラミネートで束ね、コネクタ／端子を取り付けたもの。機器内の電力／信号の配線を整理するために設計されている。電線は内部で別々のままとなる（永久的な接合なし）。

束内では電線が分離した状態（永久的な接合なし）。

ケーブルアセンブリ： 多芯ケーブルにコネクタ／端子を取り付けた完成品ユニット。シールド、ジャケット、ストレインリリーフが含まれる場合が多い。導体は単一のケーブルジャケットにあらかじめ統合されている（永久的に接合）。

重要な違い

業界特化型アプリケーション

・自動車

ワイヤーハーネス： エンジンハーネス、シャシーハーネス、ボディハーネス（ライト、センサー、モジュールを接続するための多分岐配線）

ケーブルアセンブリ： EV充電ケーブル、インフォテインメントシステム用同軸ケーブル（固定長、高周波信号用にシールド済み）

・医療

ワイヤーハーネス： 患者モニターの内部配線（センサー／ディスプレイへの多枝接続）。

ケーブルアセンブリ： MRIスキャナーの電源ケーブル、外科用器具のデータケーブル（頑丈でシールド付き、EMIを回避）。

・産業用制御

ワイヤーハーネス： PLC制御盤の配線（I／Oモジュール、アクチュエーターへの多枝接続）。

ケーブルアセンブリ： ロボットアームのEthernetケーブル、センサー接続ケーブル（固定長、耐摩耗性）。

・コンシューマーエレクトロニクス

ワイヤーハーネス： 洗濯機の内部配線（モーター、バルブ、制御部への分岐）。

ケーブルアセンブリ： USB-C充電ケーブル、テレビHDMIケーブル（標準化されており、大量生産）。

どちらを選ぶべきか？

ワイヤーハーネス: カスタムの多枝ルーティング、頻繁な変更、または複数のコンポーネントへの接続（例：産業用自動化システム、自動車内装）を必要とする機器向けです。

ケーブルアセンブリ： 固定長で標準化された接続、高周波信号伝送、または堅牢なシールド／ジャケットが必要な過酷な環境向けです。

キーポイント

ワイヤーハーネスは複雑でカスタムのルーティングに優れていますが、ケーブルアセンブリは標準化され、コンパクトで保護された接続に最適です。どちらも信頼性の高い電気システムに不可欠ですが、使用用途は設計に基づいて明確に異なります。
